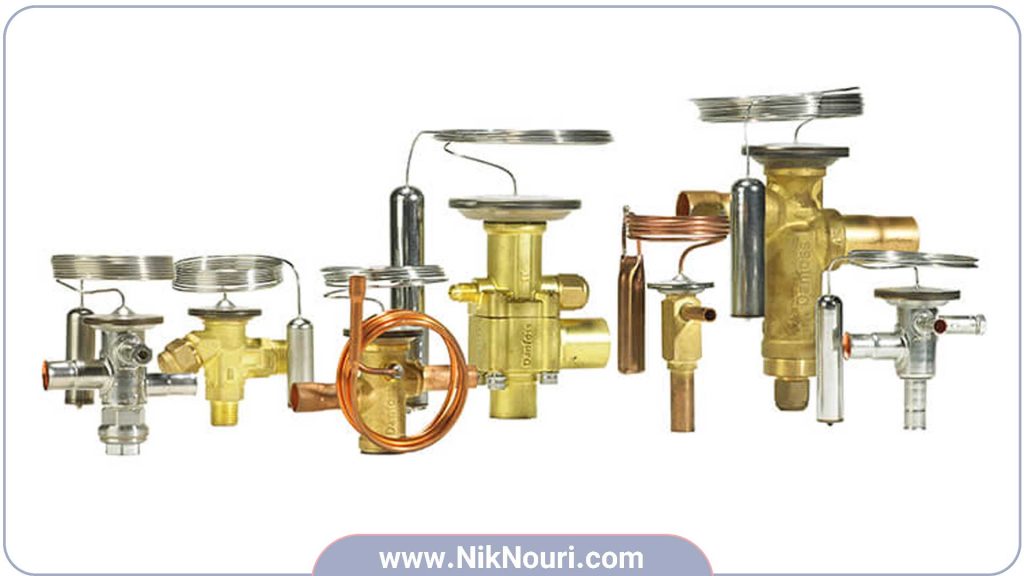

شیر انبساط یا اکسپنشن ولو چیست؟
در دنیای امروز که آسایش، بهرهوری انرژی و عملکرد پایدار تجهیزات سرمایشی اهمیت روزافزونی یافته، سیستمهای تبرید و تهویه مطبوع نقشی حیاتی در زندگی روزمره، صنایع غذایی، مراکز داده، خودروها و ساختمانها ایفا میکنند. در قلب این سیستمها، چهار مؤلفه اصلی شامل کمپرسور، کندانسور، شیر انبساط و اواپراتور با هماهنگی کامل عمل میکنند تا فرآیند سرمایش به درستی و با حداکثر بازدهی انجام شود. در این میان، شیر انبساط (Expansion Valve) اگرچه در ظاهر قطعهای ساده به نظر میرسد، اما در واقع یکی از حساسترین و حیاتیترین اجزای سیکل تبرید تراکمی است که نقش آن بههیچوجه نباید نادیده گرفته شود.
اگر به دنبال افزایش عمر سیستم سرمایشی، بهینهسازی مصرف انرژی و عملکرد حرفهای تجهیزات تبرید هستید، تا انتهای این مقاله همراه ما باشید.
شیر انبساط چیست و چه نقشی در سیستم تبرید دارد؟
شیر انبساط یا اکسپنشن ولو (Expansion Valve) یکی از حیاتیترین اجزای سیکل تبرید تراکمی است که با وجود اندازه کوچک، نقشی بسیار بزرگ در عملکرد، راندمان و پایداری سیستمهای سرمایشی ایفا میکند. این قطعه بهظاهر ساده، در واقع یک تنظیمکننده هوشمند دما، فشار و جریان گاز مبرد است که وظایف آن مستقیماً بر کیفیت سرمایش، مصرف انرژی و سلامت کمپرسور اثرگذار است.
در یک سیکل تبرید، چهار جزء اصلی شامل کمپرسور، کندانسور، اواپراتور و شیر انبساط وجود دارد. در این میان، شیر انبساط نقطهی گذار حیاتی بین کندانسور و اواپراتور را تشکیل میدهد؛ جایی که مبرد از ناحیه پرفشار به ناحیه کمفشار منتقل میشود تا شرایط برای تبخیر و جذب گرما مهیا گردد.
۱. کاهش ناگهانی فشار و دما؛ آغاز فرآیند سرمایش
پس از عبور از کندانسور، مبرد در حالت مایع، داغ و با فشار بالا قرار دارد. اگر این مایع مستقیماً وارد اواپراتور شود، بهجای تبخیر مؤثر و جذب گرما، عملکرد نامناسبی خواهد داشت و حتی ممکن است به سیستم آسیب بزند.
شیر انبساط با ایجاد یک روزنه باریک (اوریفیس)، فشار مبرد را بهطور ناگهانی کاهش میدهد. این افت شدید فشار باعث میشود نقطه جوش مبرد بهشدت کاهش یابد (مثلاً از 10 بار و 40°C به 2 بار و -10°C برسد). این فرآیند منجر به تشکیل ترکیبی از بخار و مایع سرد در خروجی شیر میشود که به آن فلش گاز (Flashing) گفته میشود.
این تغییر فاز ابتدایی، مبرد را در شرایط ایدهآل برای ورود به اواپراتور و جذب حرارت از محیط قرار میدهد. بنابراین، شیر انبساط دروازهبان آغاز سرمایش مؤثر در سیکل تبرید است.
۲. تنظیم دقیق دبی مبرد؛ تعادل بین ظرفیت و ایمنی
یکی دیگر از وظایف اصلی شیر انبساط، کنترل دقیق و لحظهای دبی مبرد ورودی به اواپراتور است. این تنظیم بر اساس میزان بار حرارتی، دمای محیط، و فشارهای سیستم انجام میشود تا عملکرد پایدار و بهینهای تضمین شود.
اگر مقدار مبرد ورودی کم باشد:
- بخشی از اواپراتور خالی میماند (خشککاری).
- ظرفیت سرمایش کاهش مییابد.
- مصرف انرژی بالا میرود.
- سوپرهیت افزایش پیدا میکند.
اگر مقدار مبرد زیاد باشد:
- تمام آن در اواپراتور تبخیر نمیشود.
- مبرد مایع به کمپرسور بازمیگردد (Liquid Flooding).
- کمپرسور دچار آسیب شدید مکانیکی میشود.
۳. کنترل سوپرهیت؛ محافظت از کمپرسور
سوپرهیت (Superheat) یکی از مهمترین پارامترهای عملکردی سیستم تبرید است. این شاخص نشاندهنده اختلاف دمای بخار خروجی از اواپراتور نسبت به دمای اشباع در همان فشار است. مقدار بهینه سوپرهیت معمولاً بین ۴ تا ۸ درجه سانتیگراد در نظر گرفته میشود.
اگر سوپرهیت خیلی پایین باشد:
- یعنی بخشی از مبرد هنوز مایع است.
- خطر برگشت مایع به کمپرسور وجود دارد که میتواند به سوپاپها، پیستونها و اجزای داخلی کمپرسور آسیب جدی وارد کند.
اگر سوپرهیت بیش از حد بالا باشد:
- نشاندهنده کمبود مبرد است.
- ظرفیت سرمایش کاهش یافته و انرژی بیشتری تلف میشود.
بنابراین، یکی از وظایف کلیدی شیر انبساط، تنظیم دقیق جریان مبرد بهگونهای است که در خروجی اواپراتور، فقط بخار خشک وجود داشته باشد تا از ورود مایع به کمپرسور جلوگیری شود.

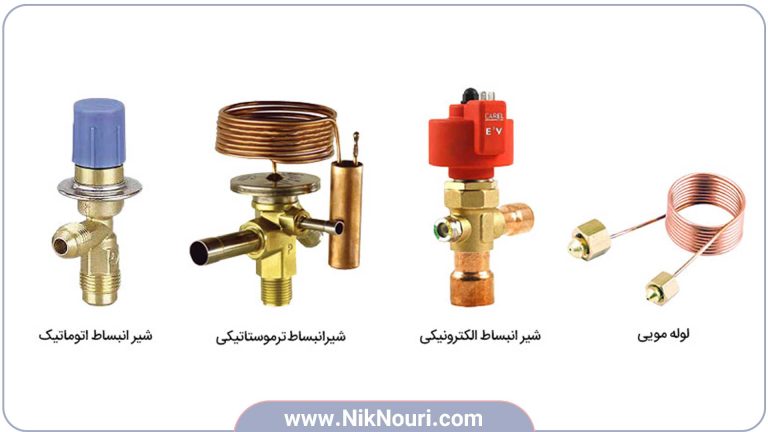

انواع شیر انبساط در سیستمهای تبرید
در هر سیستم تبرید یا تهویه مطبوع، انتخاب صحیح شیر انبساط (Expansion Valve) نقش کلیدی در عملکرد دقیق، راندمان انرژی و طول عمر تجهیزات دارد. شیر انبساط وظیفه دارد فشار و دمای مبرد را بهصورت کنترلشده کاهش داده و جریان مبرد ورودی به اواپراتور را متناسب با نیاز حرارتی تنظیم کند. اما نکتهای که کمتر مورد توجه قرار میگیرد، تنوع بالای انواع شیرهای انبساط و نقش مهم آنها در طراحی و بهرهبرداری سیستم است.
انواع مختلفی از شیر انبساط در بازار موجود است که هر یک دارای مکانیزم عملکرد، سطح دقت، حساسیت به تغییرات دما و فشار، و کاربردهای ویژه خود هستند. آشنایی دقیق با این تنوع، بهویژه برای طراحان، تکنسینهای نصب و تعمیر و حتی خریداران حرفهای تجهیزات برودتی ضروری است؛ چرا که انتخاب نادرست این قطعه میتواند به کاهش بازدهی، اتلاف انرژی، یا حتی آسیب جدی به کمپرسور و دیگر اجزای سیستم منجر شود.
در ادامه، پرکاربردترین انواع شیر انبساط را بهصورت طبقهبندیشده و فنی معرفی میکنیم:
شیر انبساط ترموستاتیک (TXV یا TEV)
شیر انبساط ترموستاتیک (Thermostatic Expansion Valve – TXV یا TEV)، یکی از رایجترین، دقیقترین و پُرکاربردترین انواع شیر انبساط در سیستمهای تبرید و تهویه مطبوع بهشمار میرود. وظیفه اصلی این شیر، تنظیم لحظهای میزان مبرد ورودی به اواپراتور بر اساس دمای گاز خروجی از آن است؛ بهطوریکه سوپرهیت (Superheat) در یک بازه بهینه و ایمن باقی بماند.
اجزای اصلی شیر انبساط ترموستاتیک
ساختار TXV شامل اجزای مکانیکی دقیقی است که هماهنگ با یکدیگر برای تنظیم دبی مبرد عمل میکنند:
بدنه شیر (Valve Body): شامل ورودی، خروجی و روزنه افت فشار (اوریفیس).
دیافراگم (Diaphragm): غشای فلزی انعطافپذیری که نیروها را به سوزن شیر منتقل میکند.
میله فشار (Pushrod): انتقالدهنده حرکت دیافراگم به سوزن شیر.
سوزن شیر و اوریفیس: تنظیم میزان باز بودن مسیر عبور مبرد و کنترل دبی.
بالب حسگر (Sensing Bulb): حاوی مبردی مشابه با مبرد سیستم، متصل به خط مکش خروجی اواپراتور؛ دمای سوپرهیت را حس میکند.
لوله کاپیلاری (Capillary Tube): انتقالدهنده فشار بخار از بالب به بالای دیافراگم.
فنر سوپرهیت و پیچ تنظیم: ایجاد فشار مخالف برای دیافراگم و تنظیم مقدار دلخواه سوپرهیت.
مکانیزم عملکرد TXV
عملکرد این شیر مبتنی بر تعادل بین سه نیروی اصلی است که بر دیافراگم وارد میشوند:
P1 - فشار از بالب حسگر: متناسب با دمای گاز خروجی اواپراتور؛ تمایل به باز کردن شیر دارد.
P2 - فشار اواپراتور: به زیر دیافراگم اعمال شده و در جهت بستن شیر عمل میکند.
P3 - فشار فنر سوپرهیت: نیروی مکانیکی ثابت رو به پایین، برای بستن شیر.
شیر در حالت تعادل عملکردی خود، رابطه زیر را برقرار میکند:
P1 = P2 + P3
در نتیجه:
با افزایش دمای سوپرهیت → فشار P1 بالا رفته → دیافراگم به پایین فشرده میشود → شیر بیشتر باز میشود → مبرد بیشتری وارد اواپراتور شده و سوپرهیت متعادل میشود.
با کاهش دمای سوپرهیت → فشار P1 کاهش مییابد → دیافراگم بالا میرود → مسیر عبور مبرد تنگتر میشود → سوپرهیت به مقدار مطلوب بازمیگردد.
انواع TXV بر اساس سیستم تعادل فشار
TXV با متعادلکننده خارجی (Externally Equalized):
برای سیستمهایی با افت فشار قابلتوجه در اواپراتور؛ فشار خروجی اواپراتور از طریق یک لوله به زیر دیافراگم منتقل میشود.
TXV با متعادلکننده داخلی (Internally Equalized):
مناسب برای اواپراتورهایی با افت فشار کم؛ فشار از طریق سوراخ داخلی در شیر اعمال میشود.
مزایای شیر انبساط ترموستاتیک
کنترل دقیق سوپرهیت: جلوگیری از ورود مبرد مایع به کمپرسور و افزایش بهرهوری سرمایش.
پاسخ پویا به تغییرات بار حرارتی: تنظیم خودکار دبی مبرد متناسب با بار.
عملکرد مکانیکی بدون نیاز به برق: مناسب برای کاربردهای صنعتی یا شرایط بیبرق.
قابلیت تنظیم دستی: امکان سفارشیسازی سطح سوپرهیت.
کاربرد گسترده: مورد استفاده در چیلرهای تراکمی، سردخانهها، و سیستمهای تهویه مطبوع با ظرفیتهای متنوع.
معایب TXV
حساسیت به نصب: نصب نادرست بالب حسگر یا خط متعادلکننده میتواند عملکرد را مختل کند.
پاسخ نسبتاً کند: نسبت به شیرهای انبساط الکترونیکی (EEV)، واکنش به تغییرات دما با تأخیر بیشتری انجام میشود.
تأثیرپذیری از نوسانات فشار کندانسور.
قیمت نسبتاً بالا: در مقایسه با شیرهای سادهتری مانند لوله مویین یا AXV.
نیاز به تمیزی سیستم: آلایندهها و ذرات میتوانند باعث اختلال در عملکرد اجزای حساس شیر شوند.

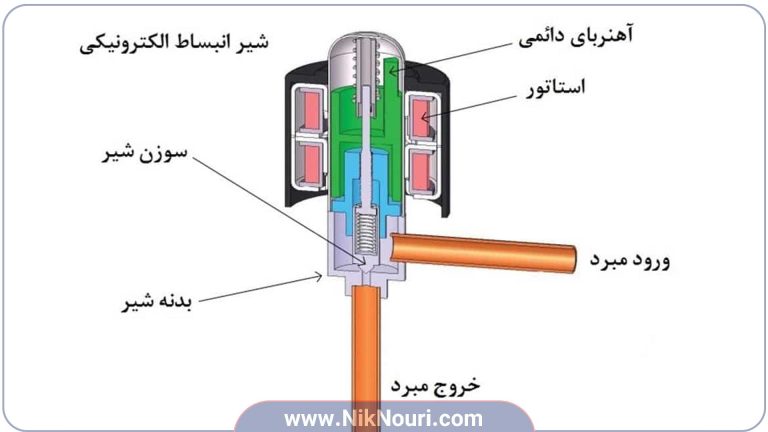

شیر انبساط الکترونیکی (EEV)
شیر انبساط الکترونیکی (Electronic Expansion Valve - EEV) نسل جدیدی از شیرهای انبساط هستند که با استفاده از فناوریهای دیجیتال، کنترل بسیار دقیقی بر جریان مبرد ورودی به اواپراتور اعمال میکنند.
اجزای اصلی شیر انبساط الکترونیکی
شیر EEV شامل اجزای پیشرفتهای است که عملکرد آن را هوشمندانه و بسیار دقیق میسازد:
بدنه شیر (Valve Body): شامل ورودی، خروجی، اوریفیس (روزنه عبور مبرد) و سوزن متحرک است.
موتور پلهای (Stepper Motor): قلب مکانیکی شیر که سوزن را با دقت میکرومتری باز و بسته میکند.
سنسور دما (Temperature Sensor): معمولاً از نوع ترمیستور یا RTD بوده و دمای مبرد خروجی (و گاهی ورودی) اواپراتور را اندازهگیری میکند.
سنسور فشار (Pressure Sensor): برای اندازهگیری فشار مبرد در خروجی اواپراتور و محاسبه دقیق سوپرهیت.
واحد کنترل الکترونیکی (Controller/ECU): مغز سیستم که دادههای سنسورها را پردازش کرده و بر اساس آن دستورات حرکتی به موتور پلهای صادر میکند.
نحوه عملکرد EEV
عملکرد EEV به صورت کاملاً پویا، دقیق و لحظهای انجام میشود:
اندازهگیری: سنسورهای دما و فشار، اطلاعات لازم را از خروجی اواپراتور به کنترلر ارسال میکنند.
تحلیل: کنترلر با مقایسه سوپرهیت اندازهگیریشده با مقدار مطلوب (set point)، وضعیت سیستم را ارزیابی میکند.
تنظیم: بر اساس اختلاف سوپرهیت واقعی و مطلوب، کنترلر دستور باز یا بسته شدن دقیق سوزن شیر را به موتور پلهای ارسال میکند.
پاسخ سریع: موتور پلهای با حرکات بسیار ریز، اوریفیس شیر را تنظیم میکند و جریان مبرد را دقیقاً مطابق با نیاز حرارتی سیستم تنظیم مینماید.
برای مثال:
اگر سوپرهیت بیش از حد بالا باشد (کمبود مبرد در اواپراتور)، شیر بازتر میشود.
اگر سوپرهیت بیش از حد پایین باشد (خطر بازگشت مایع)، شیر بستهتر میشود.
این فرآیند به صورت لحظهای تکرار میشود و سیستم همیشه در تعادل بهینه باقی میماند.
مزایای شیر انبساط الکترونیکی (EEV)
استفاده از EEV در سیستمهای پیشرفته تبرید، مزایای بینظیری به همراه دارد:
کنترل دقیق سوپرهیت: با دقتی کمتر از ۱ درجه سانتیگراد، حداکثر بهرهوری از اواپراتور حاصل میشود.
پاسخ سریع به تغییرات: واکنش آنی به نوسانات بار حرارتی سیستم.
صرفهجویی انرژی: کاهش مصرف انرژی کمپرسور با بهینهسازی پیوسته جریان مبرد.
مانیتورینگ و کنترل از راه دور: اتصال آسان به سیستمهای مدیریت هوشمند ساختمان (BMS).
افزایش طول عمر تجهیزات: جلوگیری از بازگشت مایع و آسیب به کمپرسور.
سازگاری با انواع مبردها: انعطافپذیری بالا برای انواع گازهای مبرد متداول.
امکانات عیبیابی: برخی مدلها دارای قابلیت تشخیص خطا و هشدار هوشمند هستند.
معایب و چالشهای EEV
با وجود مزایای چشمگیر، استفاده از EEV نیز نیازمند در نظر گرفتن برخی ملاحظات است:
هزینه اولیه بالا: قیمت خرید و نصب بیشتر از مدلهای مکانیکی مانند TXV.
نیاز به منبع تغذیه: عملکرد آن وابسته به برق و برد الکترونیکی است.
پیچیدگی نصب و راهاندازی: نیاز به دانش فنی بالا برای نصب، کالیبراسیون و عیبیابی.
حساسیت به آلودگی: ذرات و رسوبات موجود در سیستم ممکن است باعث اختلال در عملکرد آن شوند.
نیاز به نگهداری دقیق: در برخی مدلها، کالیبراسیون دورهای و مراقبت از سنسورها ضروری است.

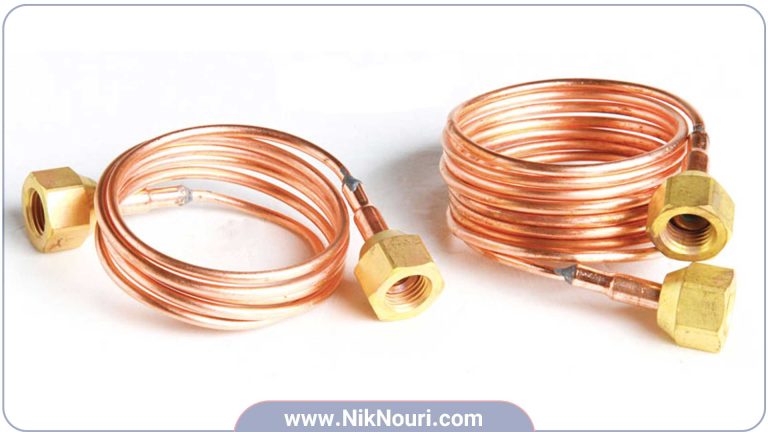

لوله مویین (Capillary Tube)
لوله مویین (Capillary Tube) یکی از ابتداییترین و رایجترین انواع دستگاههای انبساط در سیستمهای تبرید است که علیرغم ساختار بسیار سادهاش، نقشی حیاتی در عملکرد سیستمهای سرمایشی کوچک ایفا میکند. این تجهیز، در واقع یک لولهی مسی با قطر بسیار کم و طول مشخص است که بدون هیچ قطعه متحرک یا اجزای الکترونیکی، صرفاً با تکیه بر افت فشار در طول لوله، جریان مبرد را کنترل میکند.
ساختار لوله مویین
جنس: عمدتاً از مس ساخته میشود.
قطر داخلی: بسیار کوچک، در حدود ۰.۵ تا ۲ میلیمتر.
طول: معمولاً بین ۱ تا ۵ متر، متناسب با طراحی سیستم.
این لوله به عنوان یک محدودکننده جریان با ظرفیت ثابت عمل میکند و در سیستمهای بسته تبرید (مانند یخچالها و فریزرهای کوچک) بسیار پرکاربرد است.
نحوه عملکرد Capillary Tube
فرآیند عملکرد لوله مویین کاملاً مکانیکی و مبتنی بر افت فشار طبیعی است:
مبرد مایع پرفشار از کندانسور وارد لوله بسیار باریک میشود.
به دلیل اصطکاک داخلی و قطر کم، فشار مبرد به تدریج در طول لوله کاهش مییابد.
در این مسیر، بخشی از مبرد به صورت فلش گاز تبخیر شده و دمای آن افت میکند.
در نهایت، مخلوطی از بخار و مایع مبرد با فشار و دمای پایین، وارد اواپراتور میشود و فرآیند تبرید را آغاز میکند.
بر خلاف شیرهای انبساط ترموستاتیک (TXV) یا الکترونیکی (EEV)، Capillary Tube توانایی تطبیق با تغییرات بار حرارتی را ندارد و تنها بر اساس مشخصات فیزیکی لوله و خواص مبرد عمل میکند.
مزایای لوله مویین
قیمت بسیار پایین: سادهترین و اقتصادیترین گزینه در میان انواع شیرهای انبساط.
بدون قطعات متحرک: ساختار کاملاً ساده با حداقل نیاز به تعمیر و نگهداری.
بدون نیاز به برق یا سنسور: عملکرد کاملاً مکانیکی و مستقل از تجهیزات کنترلی.
عدم نیاز به رسیور مایع: در بسیاری از طراحیها، نیازی به نصب رسیور وجود ندارد و کل مبرد در سیکل در حال گردش است.
قابلیت اطمینان بالا: تا زمانی که دچار انسداد نشود، معمولاً عملکرد پایداری دارد.
معایب و محدودیتها
با وجود مزایای اقتصادی و ساختاری، Capillary Tube دارای محدودیتهای قابل توجهی است:
عدم تطبیق با تغییرات بار حرارتی: دبی عبوری ثابت بوده و در صورت تغییر شرایط، عملکرد سیستم بهینه نخواهد بود.
وابستگی شدید به دمای محیط: تغییر دما یا فشار محیط میتواند باعث نوسان در عملکرد تبرید شود.
افت بهرهوری در بارهای جزئی: ممکن است منجر به افزایش سوپرهیت یا حتی بازگشت مایع به کمپرسور شود (در صورت طراحی یا شارژ نادرست).
حساسیت به انسداد: به دلیل قطر بسیار کم، ذرات ریز، زنگزدگی یا رطوبت میتوانند مسیر را ببندند.
نیاز به شارژ دقیق مبرد: مقدار مبرد در این سیستمها باید کاملاً دقیق باشد؛ کم یا زیاد بودن آن میتواند کارایی را بهشدت مختل کند.
کاربردهای متداول
Capillary Tube عمدتاً در سیستمهای تبرید کوچک و ساده استفاده میشود، از جمله:
یخچالها و فریزرهای خانگی
کولرهای پنجرهای کوچک
دستگاههای یخساز رومیزی
تجهیزات پرتابل تبریدی

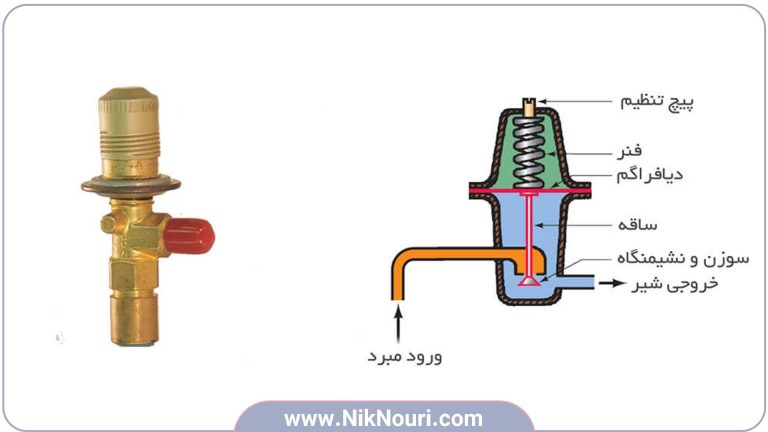

شیر انبساط اتوماتیک (AXV)
شیر انبساط اتوماتیک (Automatic Expansion Valve - AXV) یکی از انواع شیرهای انبساط مکانیکی است که با هدف حفظ فشار ثابت در اواپراتور طراحی شده و برخلاف دیگر مدلها مانند TXV یا EEV، به دمای خروجی اواپراتور یا سوپرهیت توجهی ندارد. این ویژگی، AXV را به گزینهای ساده، اقتصادی و کاربردی برای سیستمهایی با بار حرارتی ثابت تبدیل کرده است.
نحوع عملکرد AXV
عملکرد شیر انبساط اتوماتیک مبتنی بر مقایسه دو نیرو است:
یکی نیروی فشار اواپراتور که از زیر به دیافراگم وارد میشود و دیگری نیروی فنر داخلی که از بالا به دیافراگم فشار وارد میکند.
مکانیزم بهصورت زیر عمل میکند:
اگر فشار اواپراتور کاهش یابد (مثلاً به دلیل کاهش بار حرارتی)، نیروی فنر غلبه کرده و دیافراگم به سمت پایین حرکت میکند. در نتیجه، سوزن شیر باز شده و جریان مبرد افزایش مییابد تا فشار دوباره بالا برود.
اگر فشار اواپراتور افزایش یابد (مثلاً در اثر افزایش بار حرارتی)، فشار وارد بر دیافراگم از زیر بیشتر شده و آن را به سمت بالا میبرد. این باعث بسته شدن نسبی سوزن و کاهش جریان مبرد میشود تا فشار دوباره افت کند.
در نهایت، این تعادل مکانیکی باعث ثبات فشار در اواپراتور میشود و سیستم را در محدوده عملکرد مشخصی نگه میدارد.
اجزای اصلی AXV
شیر انبساط اتوماتیک با وجود عملکرد ساده، از چند قطعه کلیدی تشکیل شده است:
بدنه شیر (Valve Body): دارای ورودی، خروجی و مجرای جریان (اوریفیس) است.
دیافراگم (Diaphragm): غشای حساس فلزی که موقعیت سوزن را کنترل میکند.
سوزن و اوریفیس (Needle & Orifice): برای تنظیم میزان عبور مبرد.
فنر قابل تنظیم: نیروی مخالف فشار اواپراتور را تأمین میکند و تعیینکننده نقطه تنظیم فشار است.
مزایای شیر انبساط اتوماتیک (AXV)
ساختار ساده و مکانیکی: نیاز به قطعات الکترونیکی یا سنسورهای پیچیده ندارد.
هزینه کمتر نسبت به TXV و EEV: اقتصادیتر برای پروژههای کمهزینه یا سیستمهای ساده.
عدم نیاز به برق: کاملاً مکانیکی، مناسب برای شرایط بدون منبع انرژی.
مناسب برای بار ثابت: در سیستمهایی که شرایط بار تقریباً یکنواخت باقی میماند (مثل برخی چیلرهای آبی یا یخچالهای کوچک)، عملکرد پایدار و مؤثری دارد.
تنظیم فشار اواپراتور: برای کاربردهایی که فشار باید در سطح مشخصی حفظ شود، AXV گزینهای کارآمد است.
معایب و محدودیتهای AXV
عدم کنترل سوپرهیت: چون بر پایه دما یا سوپرهیت تنظیم نمیشود، در مواجهه با نوسانات بار حرارتی، عملکرد دقیقی ندارد.
احتمال بازگشت مایع به کمپرسور: در بارهای پایین که تبخیر کامل رخ نمیدهد، ریسک ورود مبرد مایع به کمپرسور وجود دارد.
کاهش ظرفیت سرمایش در بار بالا: با افزایش بار، AXV برای حفظ فشار اواپراتور، جریان مبرد را محدود میکند که ممکن است باعث کاهش ظرفیت سرمایی سیستم شود.
کاربرد محدود: مناسب برای سیستمهایی با بار حرارتی ثابت؛ در کاربردهای صنعتی یا متغیر، ترجیح داده میشود از TXV یا EEV استفاده شود.
مقایسه انواع شیر انبساط
برای جمعبندی بهتر، در جدول زیر به مقایسه انواع شیرهای انبساط بر اساس معیارهای مختلف میپردازیم:
| ویژگی / نوع شیر | لوله مویین (Capillary Tube) | شیر انبساط اتوماتیک (AXV) | شیر انبساط ترموستاتیک (TXV) | شیر انبساط الکترونیکی (EEV) |
| دقت کنترل | پایین | متوسط (فشار ثابت) | بالا (سوپرهیت ثابت) | بسیار بالا (سوپرهیت دقیق) |
| هزینه اولیه | بسیار پایین | پایین تا متوسط | متوسط | بالا |
| پیچیدگی | بسیار کم | کم | متوسط | بالا |
| نیاز به برق | خیر | خیر | خیر | بله |
| پاسخگویی به بار | ثابت (تنظیم ناپذیر) | ضعیف (فشار ثابت) | خوب | عالی |
| کاربرد اصلی | یخچال خانگی، فریزر کوچک | سیستمهای بار ثابت | تهویه مطبوع، سردخانه متوسط | چیلر بزرگ، سیستم VRF، دقیق |
| کنترل پارامتر | افت فشار ثابت | فشار اواپراتور ثابت | سوپرهیت ثابت | سوپرهیت دقیق و لحظهای |
| حفاظت کمپرسور | ضعیف (خطر بازگشت مایع) | ضعیف (خطر بازگشت مایع) | خوب | عالی |
| بهرهوری انرژی | پایین تا متوسط | پایین تا متوسط | خوب | عالی |

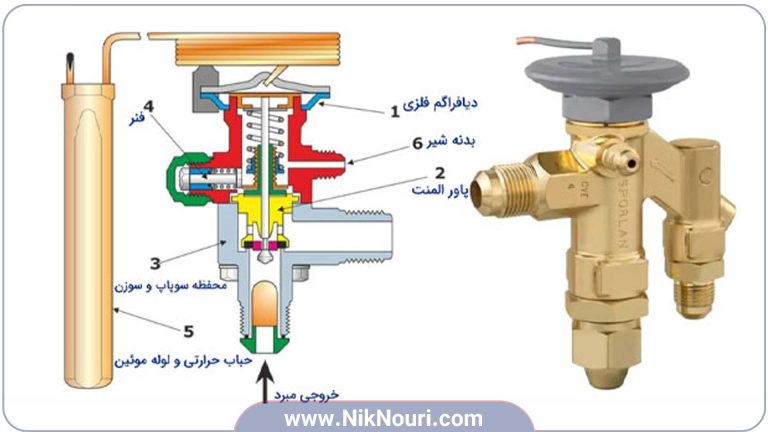

اجزای تشکیلدهنده شیر انبساط
برای درک عمیق عملکرد شیر انبساط (Expansion Valve) در سیستمهای تبرید و تهویه مطبوع، آشنایی با اجزای داخلی آن ضروری است. این قطعه، چه از نوع ترموستاتیکی (TXV)، الکترونیکی (EEV)، خودکار (AXV) یا حتی لوله مویین، همگی دارای ساختاری مشابه با جزئیات عملکردی متفاوت هستند. در ادامه، اجزای کلیدی و حیاتی این شیر را بهطور کامل بررسی میکنیم:
بدنه اصلی (Main Body)
بدنه شیر انبساط، اسکلت و محافظ اصلی سایر اجزا محسوب میشود. طراحی این بخش باید بهگونهای باشد که در برابر فشار بالا، تغییرات دمایی و خواص خورندهی مبرد، مقاومت بالایی از خود نشان دهد.
ویژگیهای بدنه:
ساخته شده از فلزاتی نظیر برنج، استیل ضدزنگ یا آلومینیوم آلیاژی
محل تعبیه ورودی مبرد از کندانسور و خروجی به اواپراتور
جایگاه نصب اوریفیس، سنسور، دیافراگم و سیستم تنظیمگر
درگاههای تعبیهشده برای اتصال خط بالانس یا سنسورها در مدلهای پیشرفتهتر
طراحی بهینه جهت کاهش افت فشار داخلی و تسهیل جریان مبرد
در برخی مدلهای صنعتی، بدنه مجهز به روکش ضدزنگ، سیستم ضدارتعاش یا عایق داخلی نیز هست
اوریفیس یا روزنه انبساط (Orifice)
اوریفیس حیاتیترین و حساسترین قسمت شیر انبساط است که مسئول کاهش ناگهانی فشار مبرد و آغاز فرآیند تبخیر آن در اواپراتور است. این مجرا با دقت بسیار بالا ماشینکاری میشود و قطر آن نقشی اساسی در ظرفیت سرمایشی شیر دارد.
عملکرد اصلی:
ایجاد نقطه گلوگاه برای افت فشار مبرد
تعیین نرخ جریان مبرد به اواپراتور
نقش کلیدی در کنترل سوپرهیت (Superheat)
انواع اوریفیس:
ثابت: مانند لوله مویین یا برخی مدلهای AXV که قطر اوریفیس تغییر نمیکند
قابلتعویض: در برخی TXVها، امکان تعویض اوریفیس برای تطبیق با بار سرمایشی وجود دارد
قابل تنظیم: در EEVها، مساحت اوریفیس بهصورت لحظهای با فرمان الکترونیکی تغییر میکند
3. سنسور دما یا فشار (Sensor)
این حسگرها چشم سیستم هستند و دادههای عملکردی را برای تصمیمگیری درباره باز یا بسته بودن شیر در اختیار مکانیزم کنترل قرار میدهند. نوع حسگر بسته به ساختار شیر، متفاوت است:
الف) در شیرهای ترموستاتیکی (TXV):
حسگر دما (Bulb): یک کپسول پر از سیال حساس به حرارت است که در انتهای خروجی اواپراتور نصب میشود.
نحوه عملکرد: با افزایش دما، فشار داخل بالب افزایش یافته و این فشار از طریق لوله کاپیلاری به دیافراگم منتقل میشود، در نتیجه شیر بازتر میشود.
ب) در شیرهای الکترونیکی (EEV):
ترکیبی از سنسور دما (RTD یا ترمیستور) و سنسور فشار است.
اطلاعات را به برد الکترونیکی مرکزی ارسال میکند تا موتور پلهای شیر را به صورت دقیق کنترل کند.
امکان تحلیل سوپرهیت، دمای لحظهای، فشار اواپراتور و حتی جریان لحظهای مبرد
ج) در شیرهای خودکار (AXV):
سنسور خارجی ندارد. فشار اواپراتور مستقیماً به زیر دیافراگم اعمال میشود و نقش حسگر را ایفا میکند.
د) در لوله مویین:
هیچ سنسوری وجود ندارد و جریان مبرد صرفاً بر اساس اختلاف فشار تنظیم میشود.
مکانیزم تنظیمگر (Mechanical / Electronic Control Mechanism)
در قلب شیر انبساط، مکانیزمی برای تنظیم دبی مبرد قرار دارد که بسته به نوع شیر، میتواند مکانیکی یا الکترونیکی باشد:
الف) مکانیکی (TXV و AXV):
دیافراگم: یک صفحه انعطافپذیر است که فشار از طرف بالب یا اواپراتور به آن وارد میشود.
فنر تنظیم سوپرهیت: مقاومت مکانیکی برای تعیین مقدار باز شدن شیر ایجاد میکند.
میله فشار: امکان تنظیم دستی مقدار سوپرهیت یا ظرفیت شیر را فراهم میکند.
در این مدلها، تعادل بین سه نیروی اصلی (فشار بالب، فشار فنر و فشار اواپراتور) موقعیت سوزن شیر را تعیین میکند.
ب) الکترونیکی (EEV):
موتور پلهای (Stepper Motor): سوزن شیر را با دقت میلیمتری و بهصورت لحظهای حرکت میدهد.
پردازنده مرکزی (MCU): با دریافت اطلاعات از حسگرها، موقعیت اوریفیس را با دقت بالا تنظیم میکند.
واکنش سریع: بسیار دقیق، قابل برنامهریزی و قابل اتصال به سیستمهای هوشمند مدیریت انرژی
ج) لوله مویین:
فاقد هرگونه مکانیزم تنظیمگر؛ جریان ثابت و بدون کنترل بازخوردی دارد

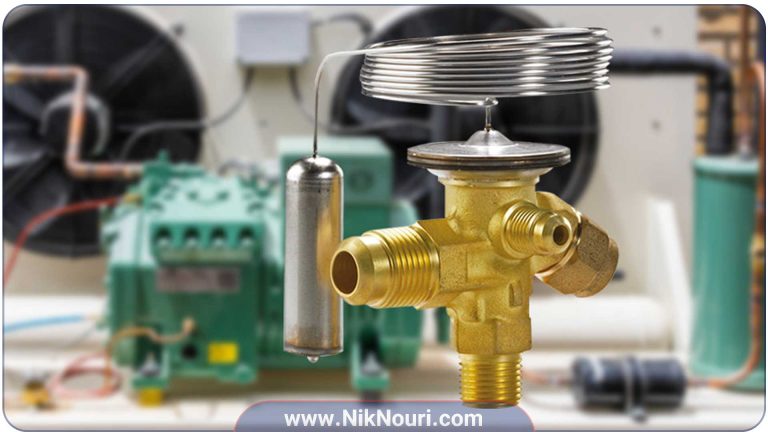

کاربردهای شیر انبساط در صنایع مختلف
در ادامه، با مهمترین حوزههای کاربرد شیر انبساط آشنا میشویم:
تهویه مطبوع خانگی و صنعتی
در انواع سیستم های تهویه مطبوع از قبیل اسپلیتها، داکت اسپلیتها، چیلرها و سیستمهای VRF/VRV، شیر انبساط نقش کلیدی در کنترل دمای محیط ایفا میکند.
کولرهای گازی و اسپلیتها: معمولاً از TXV یا لوله مویین برای تأمین مبرد به اواپراتور استفاده میشود.
داکت اسپلیتها: شیر انبساط در سقف کاذب نصب شده و جریان مبرد به کویل سرمایش را تنظیم میکند.
سیستمهای تهویه مرکزی (AHU): EEV یا TXV بزرگ، وظیفه کنترل دقیق مبرد را در این واحدها برعهده دارند.
سیستمهای VRF/VRV: به EEVهای پیشرفته و هوشمند وابسته هستند تا دمای هر واحد داخلی را به صورت مستقل و پایدار تنظیم کنند.
سردخانهها و تونلهای انجماد
در سردخانههای نگهداری و تونل انجماد، نیاز به کنترل دمای بسیار پایین، دقیق و پایدار وجود دارد؛ جایی که شیر انبساط بهویژه از نوع EEV، اهمیت دوچندان پیدا میکند.
سردخانههای بالای صفر و زیر صفر: معمولاً از TXV یا EEV استفاده میشود تا دمای اواپراتور بهدرستی مدیریت شود.
تونلهای انجماد سریع (Blast Freezers): شیرهای EEV با ظرفیت بالا برای پاسخگویی سریع به تغییر بار حرارتی و حفظ کیفیت محصول مورد استفاده قرار میگیرند.
یخچالهای فروشگاهی و صنعتی
یخچالها و فریزرهای فروشگاهی، ویترینی و صنعتی برای نگهداری مواد غذایی نیاز به دمای دقیق و ثابت دارند. عملکرد صحیح شیر انبساط در این تجهیزات، کیفیت مواد غذایی و سلامت مصرفکنندگان را تضمین میکند.
یخچالهای ویترینی، پردههوا و ایستاده: از TXV یا لوله مویین برای کنترل ورود مبرد به کویل استفاده میشود.
فریزرهای صنعتی بزرگ: برای حفظ دمای ثابت از شیرهای انبساط با ظرفیت مناسب بهره میگیرند.
سیستمهای چیلر (تراکمی و جذبی)
شیر انبساط در چیلرهای تراکمی، بخشی جداییناپذیر از سیکل تبرید است و در چیلرهای جذبی نیز در برخی طراحیها نقش کنترل فشار و جریان را ایفا میکند.
چیلرهای تراکمی (آبخنک و هواخنک): TXV یا EEV برای تنظیم فشار مبرد پیش از ورود به اواپراتور مورد استفاده قرار میگیرند.
چیلرهای جذبی: در طراحیهای خاص (هیبریدی یا چندمرحلهای)، از لوله مویین یا اوریفیس برای ایجاد افت فشار بین ژنراتور و ابزوربر استفاده میشود.
علائم خرابی شیر انبساط
عملکرد نامناسب این قطعه نهتنها باعث افت راندمان سرمایش میشود، بلکه میتواند آسیبهای جدی به اجزایی مانند کمپرسور، اواپراتور و مدار مبرد وارد کند.
برفک زدن اواپراتور یا خط مکش
علت: باز بودن بیش از حد شیر انبساط (گیر کردن در حالت باز)، سوپرهیت بسیار پایین، یا شارژ بیش از حد مبرد.
نشانهها:
- تشکیل یخ یا برفک روی سطح کویل اواپراتور یا لوله مکش.
- کاهش جریان هوای سرد.
- سرمایش بیش از حد بخشی از مدار و کاهش راندمان کلی سیستم.
خطر: احتمال بازگشت مایع به کمپرسور (Liquid Floodback) و آسیب جدی به آن.
صدای غیرعادی از شیر یا مسیر مبرد
علتها:
- وجود هوا یا رطوبت در مدار مبرد.
- کاویتاسیون یا انسداد جزئی در اوریفیس شیر.
- حرکت نامنظم سوزن یا سیگنال اشتباه در شیرهای الکترونیکی.
نشانهها: صدای “هیس”، تقتق یا لرزش غیرعادی در شیر یا اطراف آن.
کاهش راندمان سرمایش و دمای خروجی نامطلوب
علتها:
- باز نشدن کامل شیر یا گرفتگی در مسیر مبرد.
- سوپرهیت بالا (کمبود مبرد در اواپراتور).
- اختلال در سیگنالدهی الکترونیکی (در EEV).
نشانهها:
- هوای خروجی سیستم به اندازه کافی سرد نیست.
- محیط به دمای تنظیمشده نمیرسد.
برگشت مایع مبرد به کمپرسور (Liquid Floodback)
علت: باز بودن بیش از حد شیر انبساط یا سوپرهیت صفر یا منفی.
نشانهها:
- صدای تقتق یا غیرطبیعی از کمپرسور.
- برفکزدگی لوله مکش تا نزدیکی کمپرسور.
- افزایش فشار در خط ساکشن.
- احتمال سوختن سیمپیچ یا خرابی مکانیکی کمپرسور.
فشارهای غیرعادی در خط مکش
- فشار مکش پایین:
نشاندهنده انسداد، بسته بودن بیش از حد شیر یا شارژ ناکافی مبرد.
- فشار مکش بالا:
ناشی از باز بودن بیش از حد شیر یا شارژ بیش از حد مبرد.
تفاوت زیاد یا کم دمای ورودی و خروجی اواپراتور
در حالت ایدهآل، دمای خروجی اواپراتور باید کمی گرمتر از ورودی باشد (به دلیل سوپرهیت).
تفاوت غیرعادی دما میتواند نشانه تنظیم نادرست شیر انبساط یا خرابی آن باشد.
سخن پایانی
در پایان، شیر انبساط بیش از یک قطعه ساده است؛ این جزء هوشمند، پلی است بین دنیای فشار بالا و فشار پایین، بین جذب و دفع حرارت، و بین عملکرد ناکارآمد و بهینهترین حالت یک سیستم تبرید. درک و احترام به نقش آن، کلید دستیابی به آسایش، بهرهوری انرژی و پایداری در تمامی کاربردهای سرمایشی است.
سوالات متداول
1. شیر انبساط در کجای سیکل تبرید قرار دارد؟
بین کندانسور و اواپراتور نصب میشود تا مبرد را منبسط کرده و وارد اواپراتور کند.
2. اصلیترین وظیفه شیر انبساط چیست؟
کاهش فشار و دمای مبرد و تنظیم مقدار مبرد ورودی به اواپراتور.
3. تفاوت بین TXV و EEV در چیست؟
TXV مکانیکی و بر اساس دمای سوپرهیت عمل میکند؛ EEV الکترونیکی و با سیگنالهای کنترلی دقیق کار میکند.
4. از کجا بفهمیم شیر انبساط خراب شده است؟
علائمی مثل برفک زدن اواپراتور، صدای غیرعادی، کاهش سرمایش یا افزایش فشار بالا.
5. آیا شیر انبساط قابل تنظیم است؟
برخی مدلها (مثل TXV) دارای پیچ تنظیم سوپرهیت هستند؛ اما برخی دیگر مانند EEV با برنامهریزی دیجیتال تنظیم میشوند.
6. شیر انبساط در چیلر جذبی استفاده میشود؟
خیر، در چیلرهای جذبی به دلیل تفاوت ساختاری، شیر انبساط کاربرد ندارد؛ ولی در چیلرهای تراکمی استفاده میشود.
7. چه نوع شیر انبساطی برای سیستمهای خانگی مناسب است؟
برای سیستمهای کوچک اغلب از لوله مویین یا TXV استفاده میشود؛ در سیستمهای پیشرفتهتر EEV کاربرد دارد.
8. شیر انبساط چگونه سوپرهیت را کنترل میکند؟
با استفاده از حسگر دما و فشار، مقدار مبرد ورودی را تنظیم میکند تا مبرد به صورت کامل تبخیر شود و مایع به کمپرسور نرسد.
9. در چه شرایطی باید شیر انبساط تعویض شود؟
در صورت گرفتگی، خرابی سنسور، کاهش راندمان سیستم یا نشتی، نیاز به تعویض دارد.
10. آیا میتوان شیر انبساط را تمیز یا تعمیر کرد؟
در برخی موارد قابل تمیزکاری یا تنظیم است، اما در بسیاری از موارد، تعویض کامل توصیه میشود.
